青铜闸阀

所属分类:GB国标阀门

产品规格:

发布时间:2121-02-01

访问数量:504

咨询详情

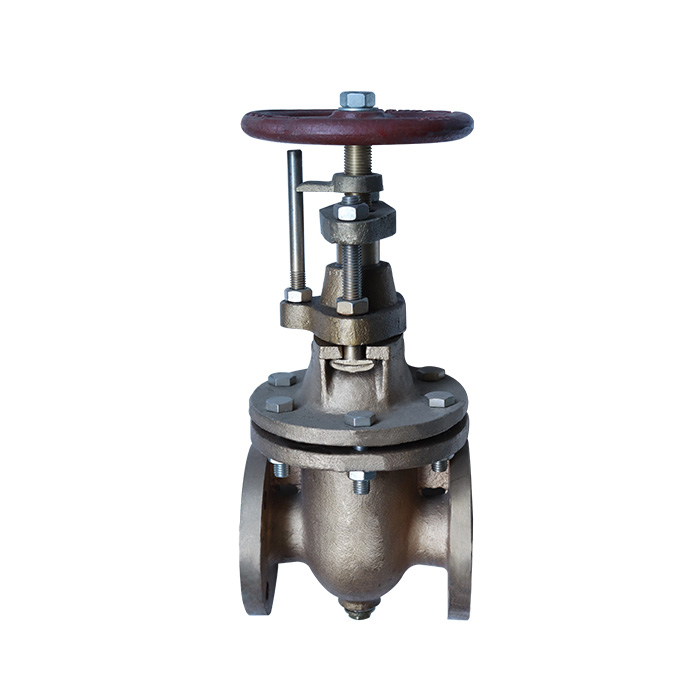

产品图片:
产品概述:

  工作压力:1.6-32MPA,

  工作温度:-40°C- 550°C。

  闸阀口径: DN15-DN600。

  连接方式:法兰、焊接、内螺纹。

  传动方式:手动、正齿轮、伞齿轮、气动、电动。

  适用介质:水、油品、气体、蒸汽、酸类。

  制造标准:国标、美标、日标、德标。


  闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随闸阀参数而异,通常为50,介质温度不高时为 2°52“。楔式青铜闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。


  青铜闸阀的种类:按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 青铜闸阀楔式闸板式闸阀又可分为:单闸板式、双闸板式和弹性闸板式;青铜闸阀平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。青铜闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。青铜闸阀大部分闸阀是采用强制密封的,即闸阀关闭时,青铜闸阀要依靠外力强行将闸板压向阀座, 青铜闸阀以保证密封面的密封性。


  闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀(亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过青铜闸阀顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。

  有的闸阀, 青铜闸阀阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,这种闸阀叫做旋转杆闸阀或叫暗杆闸阀。


  青铜闸阀开启闸阀时,当闸板提升高度等于闸阀通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象,通常在开到顶点位置上 ,青铜闸阀再倒回 1/2-1圈,作为全开闸阀的位置。因此,铜闸阀的全开位置,按闸板的位置(即行程)来确定。


  青铜闸阀具有以下优点:


  1.青铜闸阀流体阻力小, 青铜闸阀密封面受介质的忡刷和侵蚀小。

  2.青铜闸阀开闭较省力。

  3.青铜闸阀介质流向不受限制 ,不扰流、不降低压力。

  4形体简单,结构长度短,青铜闸阀制造工艺性好,适用范围广。


  青铜闸阀的缺点如下:


  1.密封面之间易引起冲蚀和擦伤,青铜闸阀维修比较困难。

  2.青铜闸阀外形尺寸较大,开启需要一定的空间,开闭时间长。

  3.青铜闸阀结构较复杂。
