国际通岸接头

所属分类:GB国标阀门

产品规格:

发布时间:2121-02-01

访问数量:414

咨询详情

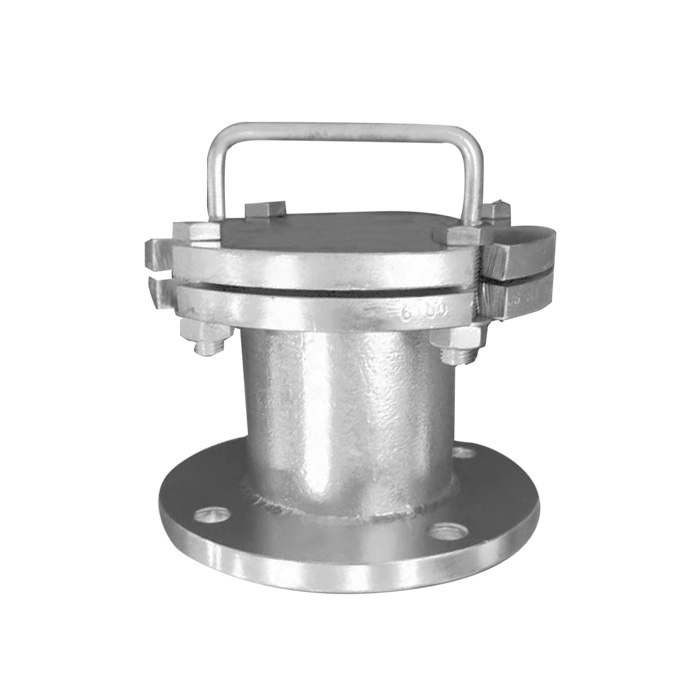

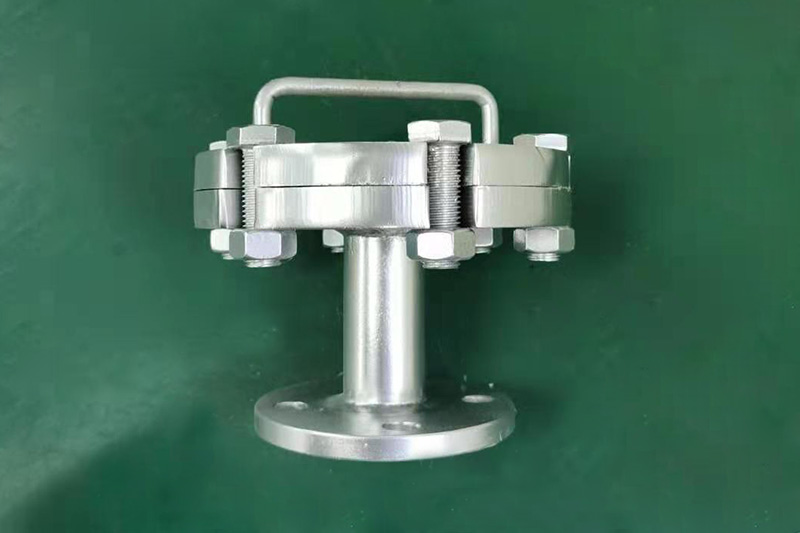

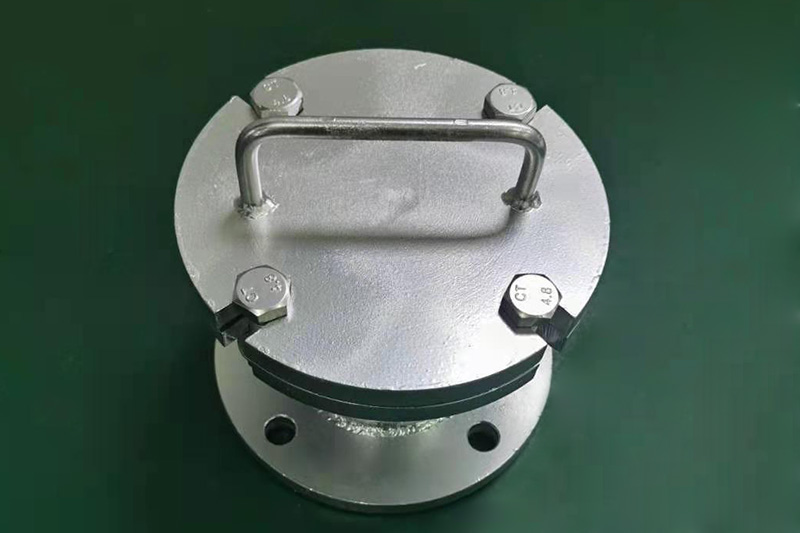

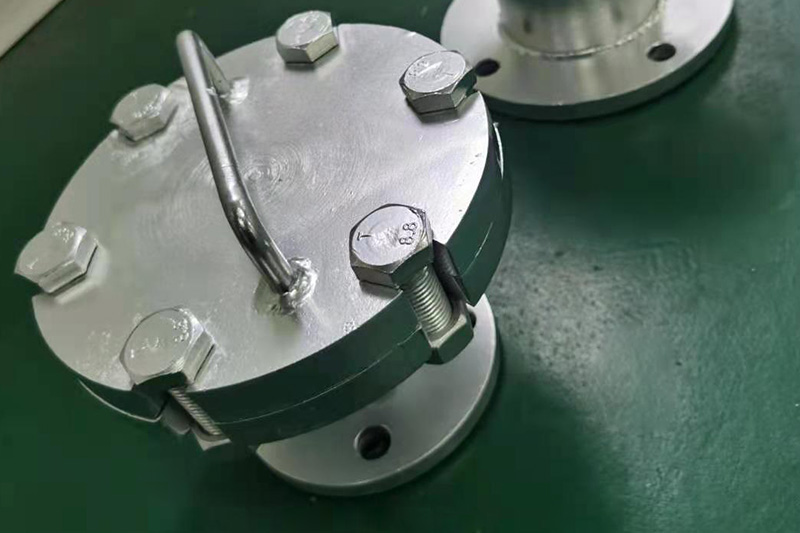

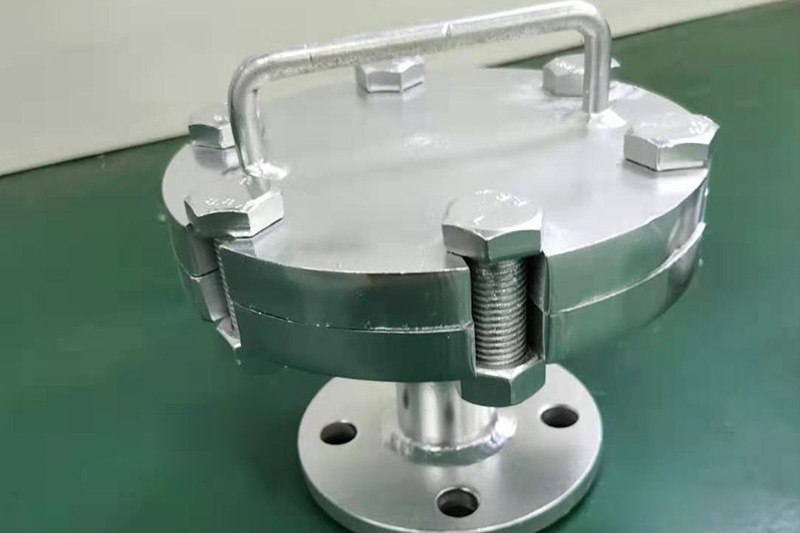

产品图片:
产品概述:







  来自国百度际通岸接头


  1、消防水国际通岸接头 

  2.1 标准尺寸:外径: 178 mm,内径: 64 mm,螺栓圈直径: 132 mm,法兰槽口:直径为19 mm的孔4个,等距离分布在上述直径的螺栓圈上,开槽口至法兰盘的外缘,法兰厚度: 至少为14.5 mm,螺栓和螺母 4副、每副的直径为16 mm,长度为50 mm 

  2.2 材料和配件国际通岸接头应用钢材或其它等效材料制成并设计成能承受1.0 N/mm2的工作压力。法兰的一侧应为平面,另一侧应为永久附连于船上消防栓或消防水带的对接口。国际通岸接头应与适合承受1.0 N/mm2工作压力的任何材料的垫片,连同直径16 mm、长度为50 mm的4个螺母和8个垫圈一起保存在船上。


  2、污油水标准排放接头尺寸

  外径:215mm;内径:按照管路的外径;螺栓圈直径:183mm;法兰槽口:直径为22mm 的孔6 个等距离分布在183mm 螺栓圈直径上,开槽口至法兰盘外沿,槽口宽22mm;法兰厚度:20mm;螺栓和螺帽:数量:6 个,直径:20mm,长度适当。注意:标准排放接头应该永久装设在排放管路上


  3、生活污水标准排放接头尺寸外径:

  210mm;内径按照管子的外径;螺栓圈直径:170mm;法兰槽口:直径180mm 的孔4 个等距颁布在上述直径螺栓圈上,开槽口至法兰外沿。槽口宽18mm。法兰厚度: 16mm;螺栓和螺帽:数量4 个,每个直径16mm,长度适当。
